Konfiguration: Ausgleichung (Panda)

Modulparameter

Alle Parameter für die Ausgleichung werden hier eingestellt.

Allgemein

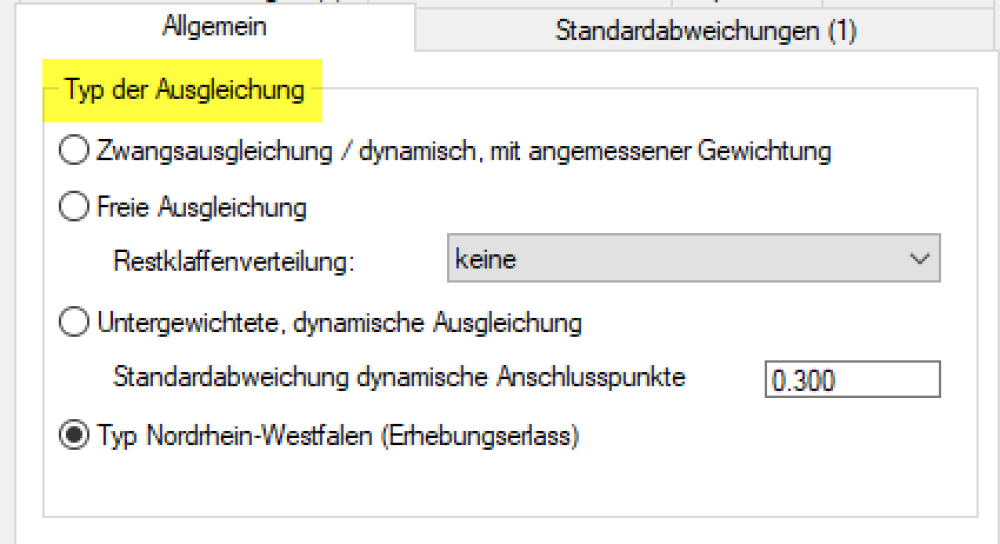

Typ der Ausgleichung
Typ Nordrhein-Westfalen
(Erhebungserlass)


Das Label PANDA_AGL_MODUS =
kann zur Zeit folgende Werte annehmen:

1 = Standard ☛ Hier müssen die Ausgleichungstypen individuell eingestellt werden. PANDA_AGL_TYP =








1 = freie Ausgleichung

2 = Ausgleichung unter Zwang

3 = dynamische stark untergewichtete Ausgleichung

Voreinstellung Standardabweichung
dynamische Anschlusspunkte
PANDA_DYN_AGL_STD_ABW_AP = 0.30

Im Modus 2 oder 3 werden die Ausgleichungstypen aus den Vorschriften und dem Inhalt des Datenbestandes automatisch abgeleitet.

PANDA_AGL_MODUS =
2 = Prozessverarbeitung NRW (NRW-ErhE)
3 = Prozessverarbeitung Baden-Württemberg (VwVLV)

Netzdemension
Höhe (1D)
Lage (2D)

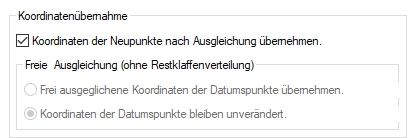

Koordinaten der Neupunkte speichern
PANDA_NP_KOORD_SPEICHERN =

J Koordinaten der Neupunkte speichern
Beobachtungen nach der
Ausgleichung zurücksetzen?

Nein (Standard)

Ja

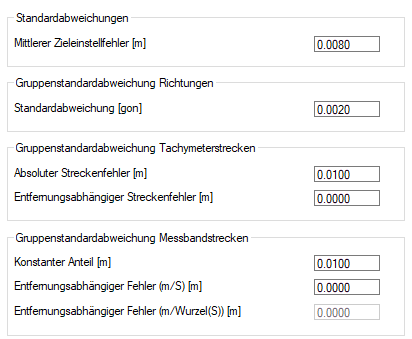

Standardabweichungen (1)

Voreinstellungen gemäß Erhebungserlass NRW

PANDA_MF_ZF = 0,005 Std-Abw. Zentrierfehler [m].
PANDA_MF_W_ABS = 0,002 Std-Abw. Richtungen konstanter Anteil [m
PANDA_MF_S_EDM_ABS = 0,01 Std-Abw. Tachymeterstrecken konstanter Anteil [m].
PANDA_MF_S_EDM_PPM = 0,005 Std-Abw. Tachymeterstrecken linearer Anteil [m/km].
PANDA_MF_S_MB_ABS = 0,016 Std-Abw. Messbandstrecken konstanter Anteil [m].
PANDA_MF_S_MB_MS = 0,0003 Std-Abw. Messbandstrecken linearer Anteil.]
PANDA_MF_S_MB_MWS = 0,0026 Std-Abw. Messbandstrecken Wurzel Anteil

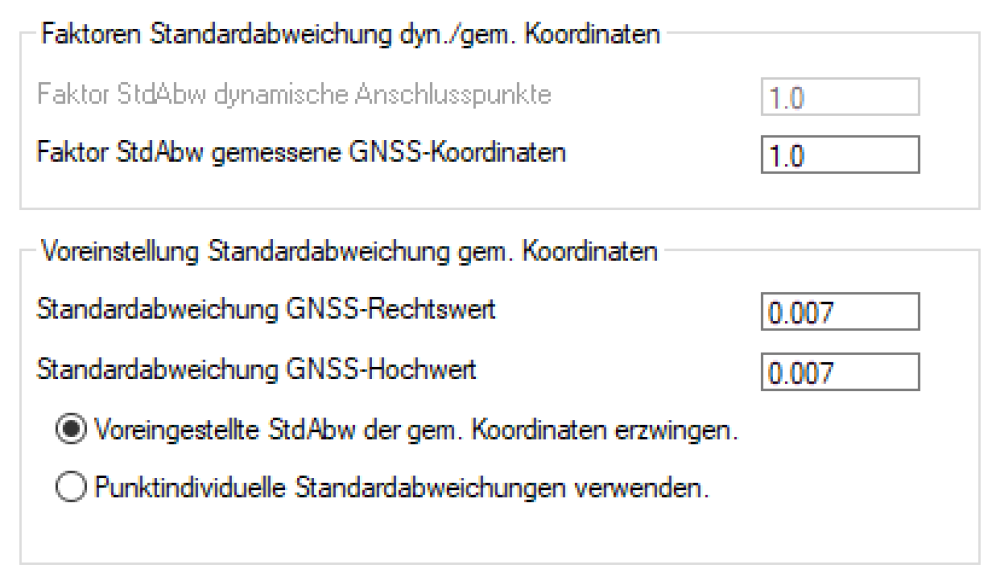

PANDA_FAKTOR_STD_ABW_GEM_GPS = 1,0 Faktor für Standardabweichung gem GPS_Koordinaten
PANDA_FAKTOR_STD_ABW_DYN_AP = 1,0 Faktor für Standardabweichung dynamischer Anschlusspunkte
PANDA_FORCE_DEF_STD_ABW_GEM_GPS = J Voreingestellte Standardabweichung gem. GNSS-Punkte verwenden
PANDA_DEF_STD_ABW_GEM_GPS_Y = 0.014 Voreingestellte Standardabweichung y gem. GNSS-Punkt
PANDA_DEF_STD_ABW_GEM_GPS_X = 0.014 Voreingestellte Standardabweichung x gem. GNSS-Punkte
PANDA_FORCE_DEF_STD_ABW_GEM_GPS = N



Punktindividuelle Standardabweichung gem. GNSS-Punkte verwenden (Standard)
Liegen diese Standardabweichungen nicht vor, gelten die voreingestellten Werte.

Standardabweichungen (2)

Voreinstellungen gemäß Erhebungserlass NRW

PANDA_MF_S_ORTHO_ABS = 0,016 Std-Abw. Ordinaten/Abszissen konstanter Anteil [m].
PANDA_MF_S_ORTHO_MS = 0,0003 Std-Abw. Ordinaten/Abszissen linearer Anteil
PANDA_MF_S_ORTHO_MWS = 0,0026 Std-Abw. Ordinaten/Abszissen Wurzel Anteil
PANDA_MF_S_QUERABWEICHUNG = 0,02 Std-Abw. Querabweichung [m].
PANDA_MF_KM_DH = 0,003 Standardabweichung Höhenunterschiede




Datum und Funktionen

Datumsfestlegungen
KD_PANDA_PREFER_GNSS_PUNKTE_DATUMSBESTIMMEND = J
KD_PANDA_DEF_SOLLKOORDINATEN_ALS_FREIE_PUNKTE = J
Untergewichtete dynamische Ausgleichung
PANDA_DYN_AGL_GNSS_UNTERGEWICHTET = N
(Erhebungserlass NRW (ErhE))
PANDA FA-Funktionen
Zur Analyse bei großen Ausgleichungen können einfach polar gemessene Zielpunkte deaktiviert werden.
Lösche Neupunkte (Nährerungskoordinaten durch PANDA/FA (KONBEO) berechnen). Das kann sinnvoll sein, falls die Näherungskoordinaten aus KAVDI sehr ungenau sind. |:::|<fs x-small>Eliminierte Zonenkennziffer für Ausgleichung
Es kann zu Rangdefekten kommen. ''In der Benutzeroberfläche wird die Zonenkennziffer immer mitgeführt.
Maßstäbe
Maßstab für TachymeterstreckenPANDA_DO_MASZSTAB_TACHYMETERSTRECKEN = N
Maßstab für MessbandstreckenPANDA_DO_MASZSTAB_MESSBANDSTRECKEN = N
Maßstab für orthogonale MessungslinienPANDA_DO_MASZSTAB_ORTHO_MESSUNGSLINIEN = N

Optionen

Iterationen
Maximale Anzahl Iterationen
Iteration Grenzwert Koordinatenzuschlag [m]
Normierte Verbesserung
…aus StdAbw a posteriori (nach der Ausgleichung)
…aus StdAbw a priori (vor der Ausgleichung)
Faktor für die Standardabweichung bei Richtungen
Ohne Einfluss Zentrierfehler
Mit Einfluss Zentrierfehler
Allgemein
- Behebung von einfachen Konfigurationsdefekten
- Punkte deaktivieren, die nur per GNSS beobachtet wurden*²
- Freie Ausgleichung: Gruppe der gem. Koordinaten anlegen?*³
- Keine Gruppe (mind. 3 Pkte.) gem. Koord. anlegen, wenn weniger als 3 Punkte.
Warnungen
Warnung, wenn Varianz kleiner untere Schranke
Dokumentation Varianzkomponenten
Varianz
S0


*² Punkte die nur per GNSS bestimmt wurden (also nicht, z.B. mit dem Tachymeter, angemessen worden ist) haben keinen Bezug zur Messung und werden mit diesem Schalter automatisch deaktiviert.

*³ Die Koordinaten von gemessenen GNSS-Punkten werden in einer eigenen Beobachtungsgruppe zusammengefasst. Für diese Beobachtungsgruppe werden Zusatzparameter eingeführt. Dabei bleibt die innere Geometrie der gemessenen GNSS-Punkte erhalten.

Die Schalter können auch in der Projektvorlage vordefiniert werden. Klicken Sie dazu hier


Grenzwerte/Schranken

Voreinstellungen gemäß Erhebungserlass NRW

Wenn bei den Punktlage LSP und Restklaffen untere und obere Schranke definiert ist, muss das in den Modulparametern geändert werden.
