Konfiguration: Kleinpunktberechnung - Polar

Label zur Steuerung der Polarpunktberechnung

Allgemein

Um die Parameter der Polarpunktberechnung für Ihre Berechnung einzustellen, können Sie die Standardvorgaben in der Projektvorlage verändern. Öffnen Sie Ihre Projektvorlage und definieren Sie die Label nach Ihren wünschen.

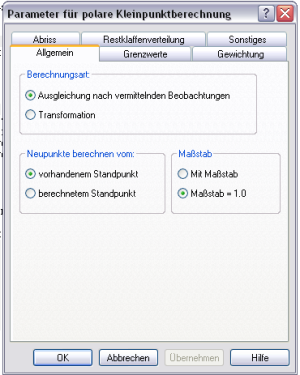

Ausgleichung nach vermittelnden Beobachtungen

Label	=	Wert	Art/Dokumentation
PGM04_BER_TYP	=	1	Ausgleichung nach vermittelnden Beobachtungen
PGM04_BER_TYP	=	2	Transformation

PGM04_STP	=	0	Neupunkte berechnen vom: vorhandenen Standpunkt
PGM04_STP	=	1	Neupunkte berechnen vom: berechneten Standpunkt

PGM04_MAS	=	0	Ausgleichung ohne Maßstabsunbekannte (M=1)
PGM04_MAS	=	1	Ausgleichung mit Maßstabsunbekannte

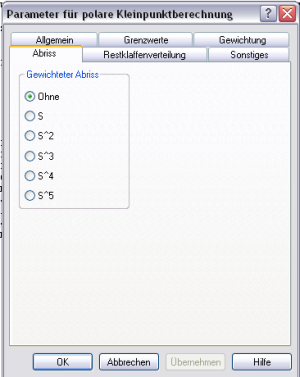

Label	=	Wert	Art/Dokumentation Gewichteter Abriss (Falls der Standpunkt vorhanden ist und die Neupunkte auch von dem bekannten Standpunkt berechnet werden sollen)
GEW_ABR	=	0	Ohne gewichteten Abriss
GEW_ABR	=	1	S
GEW_ABR	=	2	S^2
GEW_ABR	=	3	S^3
GEW_ABR	=	4	S^4
GEW_ABR	=	5	S^5

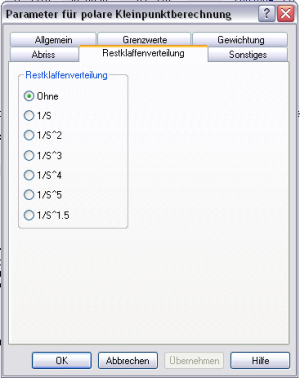

Label	=	Wert	Art/Dokumentation Restklaffenverteilung bei der Berechnungsart Ausgleichung nach vermittelnden Beobachtungen
GEW_RKL	=	0	Keine
GEW_RKL	=	1	1/s
GEW_RKL	=	2	1/s^2
GEW_RKL	=	3	1/s^3
GEW_RKL	=	4	1/s^4
GEW_RKL	=	5	1/s^5

Label	=	Wert	Art/Dokumentation
PGM04_RK_TRANS	=	J	Rückrechnung der Anschlusspunkte: über eine Transformation
PGM04_RK_TRANS	=	N	Rückrechnung der Anschlusspunkte: polare Berechnung

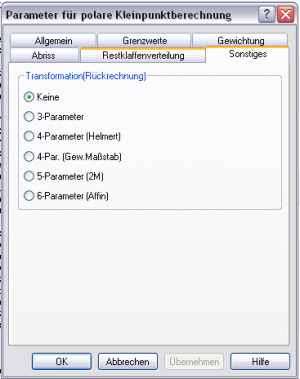

Label	=	Wert	Art/Dokumentation Transformationsparameter für die Rückrechnung der Anschlusspunkte
PGM04_RK_TRPAR	=	3	3-Parameter Transformation
PGM04_RK_TRPAR	=	4	4-Parameter Transformation
PGM04_RK_TRPAR	=	5	5-Parameter Transformation (2*Maßstab)
PGM04_RK_TRPAR	=	6	6-Parameter Transformation
PGM04_RK_TRPAR	=	8	4-Parameter Transformation (Gew. Maßstab)

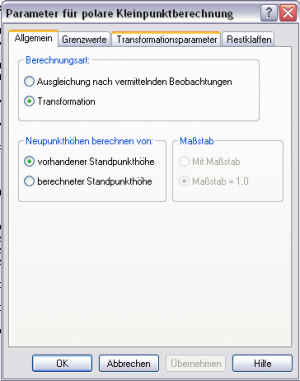

Berechnungsart: Transformation

Label	=	Wert	Art/Dokumentation Berechnungsart
PGM04_	BER_TYP	=	1	Ausgleichung nach vermittelnden Beobachtungen
PGM04_	BER_TYP	=	2	Transformation

Label	=	Wert	Art/Dokumentation
PGM04_STP	=	0	Neupunkthöhen berechnen vom: vorhandener Standpunkthöhe
PGM04_STP	=	1	Neupunkthöhen berechnen vom: berechneter Standpunkthöhe

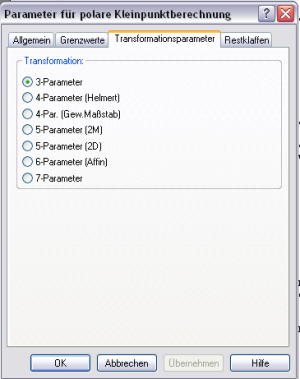

Label	=	Wert	Art/Dokumentation Transformationsparameter bei der Berechnungsart Transformation
PGM04_TRPAR	=	5	3-Parameter Transformation
PGM04_TRPAR	=	4	4-Parameter Transformation
PGM04_TRPAR	=	8	4-Parameter Transformation (Gew. Maßstab)
PGM04_TRPAR	=	2	5-Parameter Transformation (2*Maßstab)
PGM04_TRPAR	=	3	5-Parameter Transformation (2*Drehung)
PGM04_TRPAR	=	1	6-Parameter Transformation
PGM04_TRPAR	=	6	7-Parameter Transformation

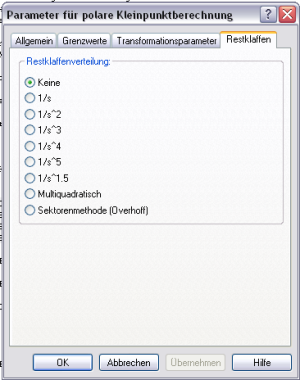

Label	=	Wert	Art/Dokumentation Restklaffenverteilung bei der Berechnungsart Transformation
PGM04_RKTYP	=	0	Keine
PGM04_RKTYP	=	1-5	1/s^n 1/s, 1/s^2, 1/s^3, 1/s^4, 1/s^5
PGM04_RKTYP	=	8	Multiquadratisch
PGM04_RKTYP	=	9	Overhoff

Polarpunktberechnung (Sachsen-Anhalt)

Wird die Polarpunktberechung mit Berechnungsart Transforamtion durchgeführt, können nun die benutzten Passpunkte in die LZF protokolliert werden. Das Label kann in die globale Konfigurationsdatei w_kavdi.cfg und auch in die Projektvorlagen eingetragen werden. Damit ist dieses Verhalten projektabhängig!

LAbel	Wert	Beschreibung
PGM04_SA_PROTOK_LZF =	J	… aktiviert die Protokollierung
PGM04_SA_PROTOK_LZF =	N	… schaltet die protokollierung ab (Standardeinstellung)
