Zur Kommunikation zwischen KAVDI und GEOgraf sind noch einige Einstellungen vorzunehmen.

Um die Anbindung an GEOgraf direkt in KAVDI zu integrieren muss in der Hauptkonfigurationsdatei (w_kavdi.cfg) folgende Label eingetragen werden. Diese Datei befindet sich in Ihrem Installationsverzeichnis im bin-Verzeichnis.

Öffnen Sie diese Datei mit dem Editor und nehmen hier die nachfolgenden Eintragungen vor.

K_PFN_GGCLIENT_EXTDLL = „$GOS_KAVDI_ROOT$/bin/kavdi_geograf-v5.0.dll“

oder (64-bit Version GEOgraf)

K_PFN_GGCLIENT_EXTDLL = „$GOS_KAVDI_ROOT$/bin/kavdi_geograf-v5.0_x64.dll“

Die vorher aktivierte dll-Datei sollte deaktiviert (#) werden.

weitere Einträge in der Hauptkonfigurationsdatei

K_GGCLIENT_EXTDLL_DEBUG = J
K_GGCLIENT_EXTDLL_PFN_DEBUG = „c:\K_GG_DEBUG.PTK“
K_GGCLIENT_ORDER_TIMER_MILLISECONDS = 1000

K_PN_GEOGRAF = Pfadname der GEOgraf Installation

Hier finden Sie alle Konfigurationslabel.

• Grafbat-Optionen automatisiert aus KAVDI konfigurieren

  Für die Kommunikation zwischen KAVDI und GEOgraf muss in GEOgraf das Importieren der Daten über GRAFBAT erfolgen. Dieses kann aus KAVDI automatisiert aufgerufen werden (Option: „-b“). Dazu gibt es zwei verschiedene Label.


  • K_GGCLIENT_GRAFBAT_OPTIONEN_NP = „-b“ (Programmaufruf aus einer Batch-Datei)
  • K_GGCLIENT_GRAFBAT_OPTIONEN_MOD_AP = „-b“ (Programmaufruf aus einer Batch-Datei)



• Weitere Einstellungen, speziell für den Datenfluss von KAVDI nach GEOgraf.

  Standard Einstellungen: Datenfluss nur von KAVDI ausgehen
  Wenn Sie in KAVDI Koordinaten und Symbole nach GEOgraf übertragen wollen, müssen folgende Parameter eingetragen werden. Diese Parameter sind Standard und müssen nicht eingegeben werden.

  Standard

  • K_GGCLIENT_GRAFBAT_OPTIONEN_NP = „-b -kp:0 -kq:0 “
  • K_GGCLIENT_GRAFBAT_OPTIONEN_MOD_AP = „-b -kp:0 -kq:0 “

    Hier jetzt die Einstellungen die nicht dem Standard entsprechen, also von Ihnen konfiguriert werden müssen.


• Einstellungen: Datenfluss von KAVDI und auch Bearbeitung in GEOgraf

  Wenn Sie in GEOgraf Symbole verändern und die durch KAVDI ermittelte Koordinaten inkl. zusätzliche Multisymbole (z.B.GNSS Messung) nach GEOgraf übertragen wollen, müssen folgende Parameter eingetragen werden.


  • K_GGCLIENT_GRAFBAT_OPTIONEN_NP = -b -kq:2 -kp:0
    (-b ⇒ Aufruf des Programmes aus einer BATCH-Datei)
    (-kq:2 ⇒ Multisymbole ergänzen)
    (-kp:0 ⇒ Punkte überschreiben wenn Punkt identisch)


  • K_GGCLIENT_GRAFBAT_OPTIONEN_MOD_AP = -b -kq:3 -kp:0
    (-b ⇒ Aufruf des Programmes aus einer BATCH-Datei)
    (-kq:3 ⇒ Multisymbole ignorieren)
    (-kp:0 ⇒ Punkte überschreiben wenn Punkt identisch)



• Koordinaten von KAVDI und Symbole aus GEOgraf

  Wenn Sie in GEOgraf Symbole verändern und nur die durch KAVDI ermittelte Koordinaten nach GEOgraf übertragen wollen, müssen folgende Parameter eingetragen werden.


  • K_GGCLIENT_GRAFBAT_OPTIONEN_NP = -b -kq:3 -kp:0
    (-b ⇒ Aufruf des Programmes aus einer BATCH-Datei)
    (-kq:3 ⇒ Multisymbole ignorieren )
    (-kp:0 ⇒ Punkte überschreiben wenn Punkt identisch)


  • K_GGCLIENT_GRAFBAT_OPTIONEN_MOD_AP = -b -kq:3 -kp:0
    (-b ⇒ Aufruf des Programmes aus einer BATCH-Datei)
    (-kq:3 ⇒ Multisymbole ignorieren)
    (-kp:0 ⇒ Punkte überschreiben wenn Punkt identisch)



Sollen die Multisymbole aus PandaFA erstellt werden, muss unter den Projekt ⇒ Eigenschaften ⇒ GEOgraf der Schalter auf „JA“ gestellt werden.

Unter dem Installationsverzeichnis von PandaFA (bin-Verzeichnis) müssen in der Konifgurationsdatei „pan_fe.cfg“ die GRAFBAT Optionen definiert werden.

PAN_FE_GEOGRAF_GRAFBAT_OPTIONEN = „-kp:0 -kq:2 -kl:0“

Weitere Info´s dazu finden Sie hier.

Linienverbindungen können auch in KAVDI durch die Flächenberechnung erzeugt werden. Bei jedem „Durchrechnen“ würden Sie wieder neu in GEOgraf erzeugt.

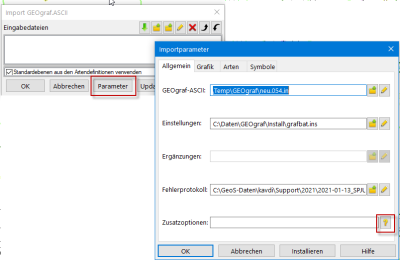

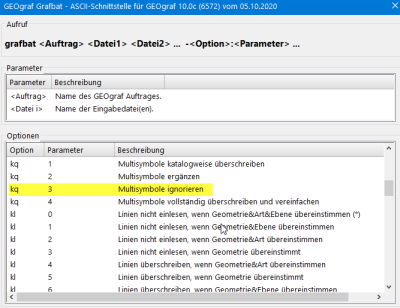

Linienverbindungen können auch in KAVDI durch die Flächenberechnung erzeugt werden. Bei jedem „Durchrechnen“ würden Sie wieder neu in GEOgraf erzeugt. Weitere Parameter kann man in GEOgraf einsehen unter:

Veränderte Altpunkte werden bei der Neuberechnung als Erstes auf den Originalzustand gebracht, bevor die eigentliche Berechnung durchgeführt wird. Dabei werden diese Punkte standardmäßig mit Hilfe der Informationen aus dem Signaturenkatalog wieder auf den Originalzustand gebracht.

Hierbei erhalten die veränderten Punkte auch die Original Arten für GEOgraf. Für den Fall, dass KAVDI die Artenzuordnungen auch für die Wiederherstellung der veränderten Altpunkte ignorieren soll, kann dieses Verhalten über den Schalter K_GGCLIENT_RESTORE_PKT_FORCE_SIG_KAT verändert werden.

Soll KAVDI die Artenzuordnungen auch bei der Wiederherstellung der veränderten Altpunkte ignorieren, muss dieser auf „N“ gesetzt werden:

K_GGCLIENT_RESTORE_PKT_FORCE_SIG_KAT = N

Damit das dann für alle Projekte gilt sollte der Schalter auch in der Projektvorlage eingetragen werden.
