Nachdem das Messdatenprotokoll erstellt (kontrolliert und ggf. korrigiert) wurde, können die Messwerte aus Berechnungsansatz in das Berechnungsdokument geschrieben werden. Dazu gehen Sie wie folgt vor.

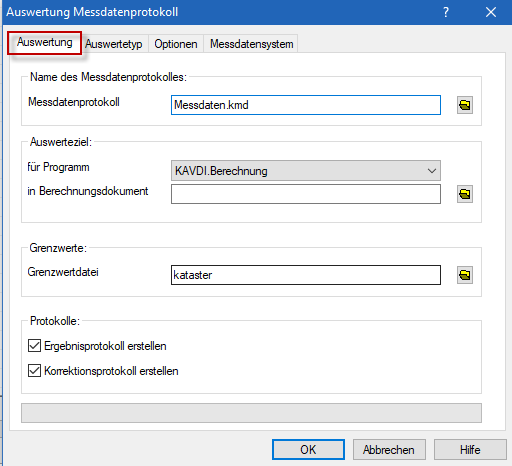

Wie auf dem nächsten Bild dargestellt tragen Sie die erforderlichen Daten ein.

• Name des Messdatenprotokolles
  Name des auszuwertenden Messdatenprotokolls


• Auswerteziel
  • für Programm
    für welches Programm die Messdaten ausgewertet werden sollen.
  • in Berechnungsdokument
    Name des Berechnungsdokumentes in dem die Berechnungsansätze geschrieben werden sollen.



Aus dem Steuerkennzeichen (SK) wird jetzt das Mittelbildungskennzeichen (M).

Das zusätzliche Ergebnisprotokoll ist temporär und enthält alle Mittelungen und Exzentrizitäten.

• Grenzwerte:
  Datei mit Fehlergrenzen (Strecken, Winkel) für eine Vorprüfung
• Ergebnisprotokoll erstellen
  Das Ergebnisprotokoll beinhaltet die reduzierten und korrigierten Messwerte sowie die aufgelösten Exzentren
• Korrektionsprotokoll erstellen
  Das Korrektionsprotokoll beinhaltet ALLE detailierten Reduktions- und Korrektionswerte aller Maße.

• Verarbeitung:
  • Auswertethemen:

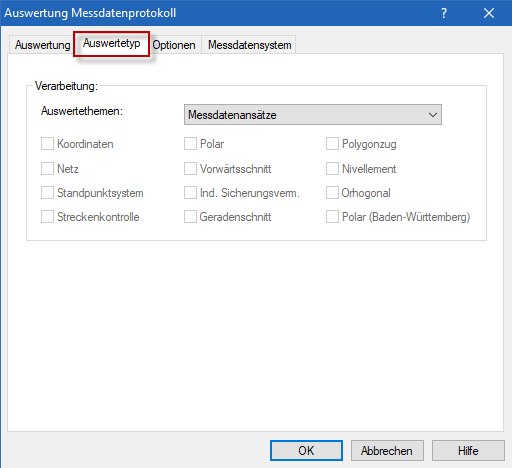

    1.) Messdatenansätze



• Verarbeitung:
  • Auswertethemen:

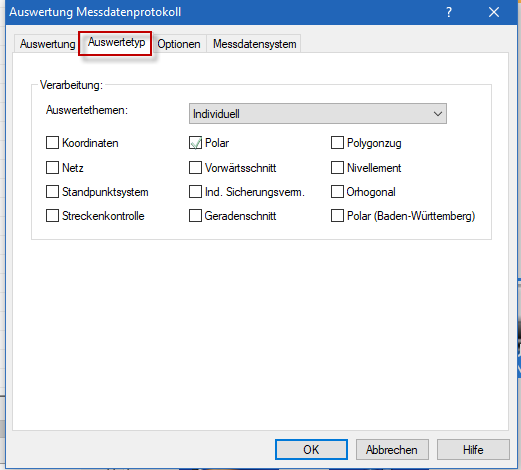

    2.) Individuell



• Koordinaten
  Die Koordinaten werden als Festpunkteingabe im Berechnungsdokument generiert
• Netz
  Das Programm erstellt aus den von mehreren Standpunkten gemessenen Zielpunkten polare Ansätze, mit denen die Koordinaten durch KAVDI bestimmt werden können. Ziel ist es, ein Netz durch Einzelpunktausgleichungen linear berechnen zu können.
• Standpunktsystem
  Ein Standpunktsystem besteht aus mehreren Standpunkten, die automatisch zuerst örtlich berechnet und dann in ein (Ziel-)Koordinatensystem transformiert werden.
• Streckenkontrolle

• Polar
  Das Messdatenprotokoll wird standpunktweise abgearbeitet. Es werden polare Ansätze für das Berechnungsprotokoll erstellt. Mehrfach angemessene Punkte werden gemittelt. Die gemessenen Strecken werden auf Wunsch mit Hilfe von Geräteeichdateien korrigiert und reduziert.
• Vorwärtsschnitt (3D)

• Indirekte Sicherungsvermessung

• Geradenschnitt

• Polygonzug
  Stand- bzw. Zielpunkte können speziell durch Identifikationskennungen gekennzeichnet werden. Somit ist es möglich, Polygonzüge zu definieren und auswerten zu lassen.
• Nivellement
  Auswertung von selbstregistrierenden Nivelliergeräten

• Orthogonal

• Polar (Baden-Württemberg)


• Polare Auswertung
  • Mittelbildungsprotokoll nach jedem Standpunkt
    Mit diesem Schalter kann nach jedem Standpunkt (Polarpunktberechnung) im Berechnungsdokument ein Mittelbildungsprotokoll erzeugt werden.


• Standpunktsystem
  • Jeder Standpunkt ist ein Standpunktsystem
    Normalerweise wertet KAVDI eine (komplette) Datei (Messdatenprotokoll) als EIN Standpunktsystem, i. d. R. mit mehreren Standpunkten, aus. Wenn dieser Schalter gesetzt ist, wertet KAVDI jeden Standpunkt dieser Datei als ein Standpunktsystem aus. Das heißt, für jeden Standpunkt wird nicht eine „Polarpunktberechnung (Ausgleichung nach verm. Beobachtungen)“ durchgeführt, sondern die Punkte werden über eine Transformation erzeugt.
  • Alle Standpunkte des Messdatenprotokolls als EIN Standpunktsystem auswerten
    Es wird ein Berechnungsansatz (Standpunktsystem) für das Berechnungsdokument erzeugt.

Info zur Konfiuguration finden Sie hier
