Auch ohne die Schnittstelle KAVDI.komm (Online Schnittstelle) gibt es eine Möglichkeit Tachymetermessungen als Pfleilübersicht in GEOgraf zu präsentieren. Dazu muss nach der Ausgabe aus KAVDI allerdings die Ausgabedatei z.Zt. nachgearbeitet werden.

Nachfolgend die Beschreibung dazu:

Zunächst wählen Sie den Menüpunkt

Es öffnet sich ein neues Fenster.

Überprüfen Sie, dass das richtige Messdatenprotokoll ausgewählt ist und dann wählen Sie über die Drop-Down Taste Programm GEOgraf aus.

Anschließend vergeben Sie einen Namen für die Ausgabe-Datei.


Klicken Sie okay und im folgenden Fenster wird die Ausgabe angezeigt.

Öffnen Sie jetzt den GEOgraf-Auftrag indem die Bestandsdaten enthalten sind. Wählen Sie in GEOgraf den Menüpunkt Bearbeiten ⇒ Messpfeilerzeugung aus.



Über das Ordnersymbol wählen Sie die zuvor erzeugte Datei aus un klicken dann auf Bearbeiten um die Datei anzupassen.



Stellen Sie den NBZ der Punktnummern voran und speichern die Datei.



Jetzt klicken Sie auf „Erzeugen“



Jetzt wird die Ausgabe nach GEOgraf dokumentiert.

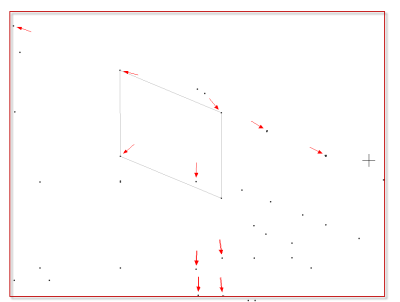

Anschließend sehen Sie im GEOgraf Auftrag die Pfeilchendarstellung Ihrer Polaraufnahme.
