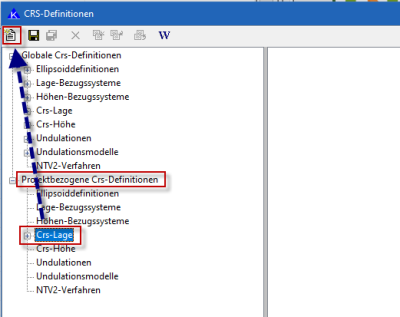

Um einen Crs-Lage zu definieren wählen Sie mit der Maus unter Projektbezogene Crs-Definitionen Crs-Lage und klicken dann auf das Symbol

Ein Koordinatenreferenzsystem Lage (CRS) wird durch den Namen des Lagebezugssystems definiert. Durch die dreistellige Zeichenfolge, dem Lagestatus lässt sich das CRS-Lage bei der Berechnung auswählen.

Der Name des Lagebezugssystems kann über eine Liste ausgewählt werden. Es werden alle definierten Lagebezugssysteme angeboten:

Laut GeoInfoDok hat jedes CRS eine Kurzbezeichnung, die sich aus den Informationen LAND, Geodätisches Datum, Koordinatensystem und Submerkmalen des Koordinatensystems zusammensetzt.Das Koordinatensystem beinhaltet bei Gauss-Krüger-Abbildungen die Nummer des Streifens bzw. bei UTM-Abbildungen die Zone. So wird z.B. das CRS System ETRS89/UTM mit der Kurzbezeichnung ETRS89_UTM<zn> bezeichnet. <zn> bedeutet hier die Zone. Die Kurzbezeichnung des CRS DHDN, Gauss-Krüger-3-Grad-Streifen lautet DE_DHDN_3GK<sn>. <sn> steht hier für den Streifen. Für die Streifennummer bzw. Zonennummer wird hier das in eckigen Klammern eingefasste Fragezeichen gesetzt. KAVDI speichert die Koordinaten nicht in Abhängigkeit des Streifens/Zone in der sie sich befinden. Liegen Punkte in unterschiedlichen Streifen/Zonen können diese während der Berechnung umgeformt werden. Das Fragezeichen dient also als Platzhalter für die aus den Koordinaten gewonnenen Streifen/Zone. Das CRS System ETRS89/UTM wird somit mit ETRS89_UTM[?] angegeben, das CRS DHDN, Gauss-Krüger-3-Grad-Streifen mit DE_DHDN_3GK[?].

Der Legalmeter stellt eine zusätzliche Maßstabskomponente dar, die an allen gemessenen Strecken angebracht wird.

In KAVDI kann unter den Dokumentenparametern eine Plausibilitätsprüfung aktiviert werden bei der die ersten beiden Ziffern des Arbeitskennzeichen mit aus den Koordinaten gewonnenen Informationen verglichen werden. Ist das CRS nicht geeignet, so kann es hier für eine Plausibilitätsprüfung deaktiviert werden. Unter den Dokumentenparametern wird dann keine Plausibilitätsprüfung angeboten.

Hier geben Sie den CRS-Höhenstatus ein, siehe auch: Definition CRS-Höhe

Um ein CRS-Höhe zu definieren wählen Sie mit der Maus unter Projektbezogene Crs-Definitionen Crs-Höhe und klicken dann auf das Symbol

Ein Höhenreferenzsystem wird auch als CRS geführt und durch den Namen des Höhenbezugssystems definiert. Durch die dreistellige Zeichenfolge, dem Höhenstatus lässt sich das CRS-Höhe bei der Berechnung auswählen.

Der Name des Höhenbezugssystem kann über eine Liste ausgewählt werden. Es werden alle definierten Höhenbezugssysteme angeboten:

Auch wie beim CRS-Lage hat laut GeoInfoDok hat jedes CRS-Höhe eine Kurzbezeichnung. Diese ist hier anzugeben.

Globale CRS-Definitionen können nicht in der Benutzeroberfläche geändert werden und sind somit vor ungewollten Änderungen geschützt.
Die Elemente der projektbezogenen CRS-Definitionen können bearbeitet werden.

Globale CRS-Definitionen erweitern

Es besteht aber die Möglichkeit Elemente aus der globalen in die projektbezogenen CRS-Definition zu übernehmen, zu verändern und wieder in die Globale zu übertragen.

Beispiel: Neuen Lagestatus 001 (örtliches System) anlegen

Dazu wählt man in der globalen CRS-Definition unter CRS-Lage den Lagestatus 000 an, klickt auf das ICON „Nach Projektbezogen kopieren“, kann dort, die im rechten Fenster angezeigten Daten verändern, (Lagestatus 001) und übernimmt mit Hilfe des ICONs „ Koordinatensystem Lage nach Global übernehmen“ die CRS-Lage 001 nach Globale CRS-Definition.

Zur Definition eines CRS müssen Hierarchien berücksichtigt werden. Ein CRS-Lage kann nicht ohne ein Lagebezugssystem, ein Lagebezugssystem nicht ohne eine Erdellipsoiddefiniton erstellt werden. Ein CRS-Höhe kann nicht ohne ein Höhenbezugssystem definiert werden. Eine Undulation ergibt sich aus einem Erdellipsoid und einer Höhenart.

Wenn Sie jetzt ein projektbezogenes Bezugssystem definieren wollen klicken Sie auf den entsprechenden Link. Folgende Möglichkeiten stehen zur Definition zur Verfügung.

Symbolleiste

	Neues Element ( Ellipsoid, Lage- bzw. Höhenbezugssystem, CRS-Lage, CRS-Höhe oder Undulation) erstellen. Neue Definitionen kann man nur in der projektbezogenen CRS-Definition erstellen.
	Projektbezogene CRS-Definition speichern. Es wird hierbei eine Datei mit dem Namen crs.xml im Projektverzeichnis angelegt.
	Globale und projektbezogene CRS-Definition speichern. Die Globalen CRS-Definitionen gelten für alle Projekte. Werden diese durch die Benutzeroberfläche geändert, dann können sie über diese Schaltfläche gespeichert werden. Zusätzlich wird auch die projektbezogene CRS-Definition gespeichert. Es wird hierbei eine Datei mit dem Namen crs.xml im Projektverzeichnis angelegt.
	Löschen eines Elementes ( Ellipsoid, Lage- bzw. Höhenbezugssystem, CRS-Lage, CRS-Höhe oder Undulation)
	Neu aus Kopie … Eine Kopie aus dem aktivierten Element wird erstellt. Diese Funktion steht nur in der projektbezogenen CRS-Definition zur Verfügung.
	Nach projektbezogen kopieren… Das in der globalen CRS-Definition aktivierte Element wird in die projektbezogene CRS-Definition kopiert.
	Ein markiertes Element aus der projektbezogenen CRS-Definition wird in die globale CRS-Definition übernommen.
	Hilfe

Zur Information über die Konfiguration der CRS-Definitionen klicken Sie hier

FAQ

Wie kann man mit der Benutzeroberfläche Elemente der 'globalen CRS-Definition' bearbeiten?

Neue Elemente werden in der projektbezogenen CRS-Definition erstellt und anschließend mit der Schaltfläche in die globale CRS-Definition übernommen.

Um Elemente zu ändern, müssen sie zunächst über die Schaltfläche in die projektbezogene CRS-Definition kopiert werden. Dort kann das Element bearbeitet werden. Anschließend muss das geänderte Element mit der Schaltfläche in die globale CRS-Definition übernommen werden.
