ASCII-Format-Datei definieren

Um ein ASCII Format zu definieren gehen Sie bitte wie folgt vor.

Wählen Sie über die Menüleiste

Schnittstelle > ASCII-Datei > Formate definieren…

Folgende Einstellungen sind festzulegen:

Formatdatei
Spalten / CSV
Spalten: siehe nachfolgende Beschreibung.
CSV: Komma-getrennte ASCII Ausgabe ohne Positionsfestlegung (optional zu ändern)
Testdatei (optional)
Vorgabezeile (optional)
In der Vorgabezeile kann man Zeichen definieren die mit ausgegeben werden sollen. Ersetzt werden aber nur Leerzeichen. Enthält das AKZ ein Leerzeichen wird auch das mit einer Null ersetzt.

Mögliche Elemente auswählen

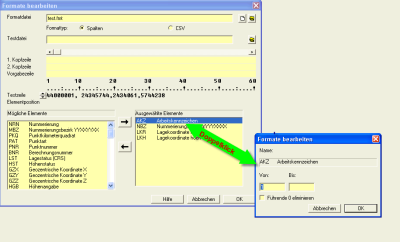

Im linken Fenster werden die Elemente dargestellt. Über die Pfeiltasten lassen sich Elemente hinzufügen und entfernen.
Ausgewählte Elemente (Doppelklick) anwählen und die Position festlegen. Um ein Format zu erstellen, wo die Nachkommastellen bei der Koordinate ohne Komma ausgegeben werden soll, stellt man Nachkommastellen auf „-3“ ein.

NBZ - automatische Ableitung aus Koordinaten deaktivieren (nur bei Formattyp: Spalten)
Wenn ein Punkt keinen NBZ besitzt, dann wird bei der ASCII-Ausgabe ein NBZ automatisch aus den Koordinaten abgeleitet. Mit einem Doppelklick auf den Typ NBZ kann man die automatische Ableitung aus Koordinaten deaktivieren.

Nachdem Sie alle Einstellungen vorgenommen haben klicken Sie auf „OK“

Tip: Über den Datenbankeditor: Grafik selektierte Punkte können Sie, nach Auswahl eines Punktbereiches, die Punkte direkt mit dem neu erstellten Format ausgeben. Dazu steht Ihnen dort das ICON: ASCII-Ausgabe zur Verfügung

Informationen zur Konfiguration finden Sie hier.
