Die Grafik zeigt das Netzbild incl. Fehlerellipsen bzw. Konfidenzellipsen. Standardmäßig werden alle Beobachtungen dargestellt. Über die Grafik-Eigenschaften können die Beobachtungstypen aktiviert bzw. deaktiviert werden. Die Grafik bietet eine Druckfunktion, um das Netzbild auf den installierten Drucker ausgeben zu können. Mit der integrierten Suchfunktion können Punkte nach dem Arbeitskennzeichen (Punktnummer) gesucht werden. Bei Erfolg platziert die Grafik den Punkt in der Mitte. Über die Schaltflächen in der Symbolleiste stehen weitere Funktionen zur Verfügung.

In der Symbolleiste befinden sich Schaltflächen für folgende Funktionen:

	Drucken Das Netzbild wird direkt an den Drucker gesendet.
	Druckerauswahl Auswahl eines installierten Druckers.
	Auswählen Aktiviert den Selektionsmodus.
	Bereich auswählen durch aufziehen eines Ausschnitts den Bereich auswählen
	Verschiebemodus aktivieren/deaktivieren Hier können Sie den Bildausschnitt verschieben
	Zoom Fenster Einen Bereich aufziehen den man näher sehen will
	Zoom + Ausschnitt vergrößern
	Zoom- Ausschnitt verkleinern
	Zoom Vollbild Originalbild
	Ausgestaltung Aktiviert/deaktiviert die Ausgestaltung des Netzbildes anhand von Zuordnungstabellen. Die Funktionalität ist abhängig vom Datenbestand.
	Arbeitskennzeichen. Aktiviert/deaktiviert die Anzeige der Arbeitskennzeichen (Punktnummer)
	Aktiviert/deaktiviert die Anzeige der Fehlerellipsen / Konfidenzellipsen / lokale
	Standardabweichung (Voreinstellung unter Grafik-Eigenschaften) Aktiviert/deaktiviert die Anzeige der Restklaffen
	Grafik-Eigenschaften (detaillierte Erläuterungen weiter unten)
	Informationsfenster (detaillierte Erläuterungen weiter unten)

Allgemein Unter den Grafik-Eigenschaften können verschiedene Parameter eingestellt werden. Die Eigenschaften lassen sich über die Schaltfläche in der Symbolleiste der Grafik aufrufen. Es wird folgender Dialog geöffnet:

• Ausgestaltung aktiv
  Anschalten oder Abschalten der Zuordnungstabelle Punkte und Linien. Dieser Schalter verhält sich wie die Schaltfläche in der Symbolleiste der Grafik.

• Zuordnungstabelle Punkte
  Einstellung der Zuordnungstabelle Punkte. Je nach Datenbestand können die Punkte nach ihren Attributen ausgestaltet werden. Es werden vorgefertigte Zuordnungstabellen zur Verfügung gestellt. Voreingestellt ist die Zuordnungstabelle „Standard“.

• Zuordnungstabelle Linien
  Einstellung der Zuordnungstabelle Linien. Je nach Datenbestand können die Linien nach ihren Attributen ausgestaltet werden. Es werden vorgefertigte Zuordnungstabellen zur Verfügung gestellt. Voreingestellt ist die Zuordnungstabelle „Linientypen“.

• Karte
  Einstellung des Maßstabes für das Netzbild. Über den Druckbereich und dem Maßstab kann das Netzbild für die Ausgabe auf den Drucker skaliert werden.

• Fehlerellipsen
  Skalierung der Fehlerellipsen.

• Restklaffen
  Skalierung der Restklaffen

• Arbeitskennzeichen anzeigen
  Aktiviert/deaktiviert die Anzeige der Arbeitskennzeichen (verkürzte Punktnummer). Dieser Schalter verhält sich wie die Schaltfläche in der Symbolleiste der Grafik.

• Anzahl Stellen Arbeitskennzeichen
  Die Anzahl der Stellen der Arbeitskennzeichen (verkürzte Punktnummer) kann hier eingestellt werden. Das Arbeitskennzeichen kann maximal acht Stellen beinhalten.

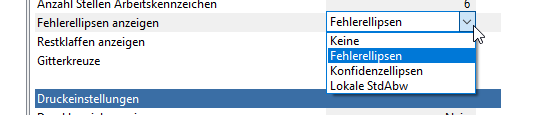

• Fehlerellipsen
  Auswählen der Anzeige: Fehler- oder Konfidenzellipsen, Lokale Standardabweichung oder ohne Darstellung. Die ausgewählte Anzeige ist über das Icon in der Symbolleiste an- und abschaltbar.

• Restklaffen anzeigen
  Aktiviert/deaktiviert die Anzeige der Restklaffen. Dieser Schalter verhält sich wie die Schaltfläche in der Symbolleiste der Grafik.

• Gitterkreuze
  Aktiviert/deaktiviert die Anzeige der Gitterkreuze.

• Druckbereich anzeigen
  Ein Rahmen für den Druckbereich wird angezeigt. Das Netzbild kann mithilfe des Verschiebemodus in den Druckbereich verschoben werden.

In der Grafik wird eine Standardebene für Punkte angelegt. In dieser Punktebene sind die ausgeglichenen Koordinaten (AGL) und die Näherungskoordinaten (NAE) gespeichert. Die Koordinaten innerhalb der Ebene können aktiviert bzw. deaktiviert werden. Sind beide Koordinatentypen aktiv, dann können die Koordinatenänderungen sichtbar gemacht werden.

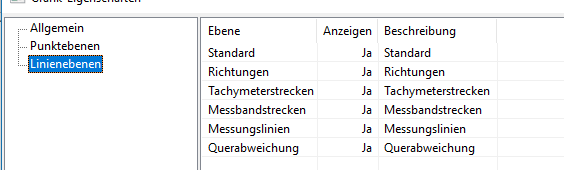

Für die unterschiedlichen linienhaften Beobachtungen wird jeweils eine Ebene erstellt. Die Ebenen können aktiviert bzw. deaktiviert werden. Damit ist es möglich, die Anzeige auf eine bestimmte Beobachtungsart zu beschränken.

Ist das Informationsfenster sichtbar und der Auswahlmodus aktiv , dann können durch Auswählen eines Punktes verschiedene Informationen zum Punkt ausgegeben werden. In dem Informationsfenster befinden sich zwei Schaltflächen:

Alle Beobachtungen des Punktes
Hier werden alle Beobachtungen gelistet an denen der Punkt beteiligt ist.

Beobachtungsinformation: alle Beobachtungen, an denen der Punkt beteiligt ist.

Standpunktbezogene Beobachtungsinformationen
Alle Beobachtungen werden gelistet, die von diesem Punkt als Standpunkt ausgehen.

Beobachtungsinformation: Standpunktbezogen
