Mit diesem Modul kann man jetzt einen Schnittpunkt berechnen der senkrecht zu einem Punkt fällt. z.B. eine innenliegende Gebäudeecke.

Die Geraden werden definiert durch ihre Anfangs- und Endpunkte und jeweils einem Lotfusspunkt. Durch die Lotfusspunkte werden Senkrechte berechnet die dann zum Schnitt gebracht werden.

Ziehen Sie das neue Modul mittels Drag & Drop in ein geöffnetes Dokument.

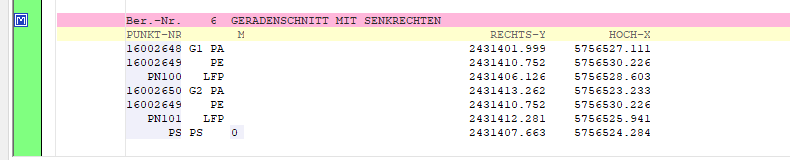

Tragen Sie den Anfangs- und Endpunkt der ersten Gerade ein. Anschließend die Senkrechte der ersten Geraden. Das gleiche folgt mit der zweiten Gerade. Zum Schluss vergeben Sie die Punktnummer des Schnittpunktes und das MKZ (0=Erstmalig, 1=Neu, 2=alt)
