Durch Messung von Winkeln und Strecken sind Neupunkte zu einem Polygonzug verbunden. Je nachdem wie diese Polygonzüge an koordinierten Altpunkten angeschlossen sind, werden die Koordinaten der Neupunkte errechnet und ausgeglichen. Dabei werden folgende Zugarten unterschieden:

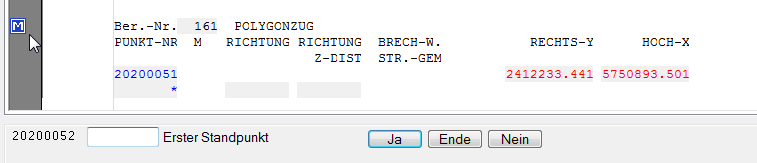

Nachfolgend die Eingabeschritte:
\
Winkelabschlussfehler, Koordinatenabschlussfehler usw. verteilen?
FERTIG
Bei Fall 2 gibt es kein abschließendes Fernziel.
Startet Sie das Modul und gehen Sie wie in Fall 1 vor. Zum Schluss des Polygonzuges (Zugende (PE) geben Sie bei dem Rück- und Vorblick „0“ ein. Die Abfrage des Fernziels verneinen Sie. Jetzt wird noch die Orientierungsunbekannte erwartet.
Bei Fall 3 gibt es kein Fernziel.
Startet man das Modul kommt als erstes die Abfrage nach dem Fernziel. Hier klickt man auf „NEIN“. Jetzt kommt die Abfrage nach dem Standpunkt und anschließend die Abfrage des Vertikalwinkels und der Schrägstrecke.
Geben Sie die Brechpunkte an wie in Fall 1 beschrieben. Nachdem Sie am Zugende (PE) sind geben Sie bei dem Rück- und Vorblick „0“ ein. Jetzt kommt die Abfrage des Fernziels. Hier wieder Schalter „NEIN“ betätigen. Jetzt wird noch die Orientierungsunbekannte erwartet.
In den Fällen 1 und 2 wird bei identischem Anfang- und Endpunkt ein geschlossener Zug berechnet (Ringpolygon).
X = numerische Werte <….> = Taste - = keine Eingabeanforderung | Fall 1 | Fall 2 | Fall 3 | Fall 4 |
---|---|---|---|---|
Punktnummer Fernziel | X | X | <NEIN> | X |
Punktnummer Standpunkt | X | X | X | X |
Richtung (Brechungswinkel oder Rückblick / Vorblick) | X | X | 0 | X |
Vertikalwinkel | X<NEIN> | X<NEIN> | X<NEIN> | X<NEIN> |
Schrägstrecke | X | X | X | X |
Brechpunkt / letzter Standpunkt (Schalter „Nein“ wählen) | X<NEIN> | X<NEIN> | X<NEIN> | X<NEIN> |
Richtung (Brechungswinkel oder Rückblick / Vorblick) | X | X/0 | X/0 | X/0 |
Vertikalwinkel | X | X/- | X/- | X/- |
Schrägstrecke | X/0 | X/- | X/- | X/- |
Punktnummer Fernziel | X | - | - | - |
Eingabeelemente:
Für einen Polygonzug ist die Anzahl der Punkte auf 50 begrenzt.
