• Allgemein / Empfohlene Einstellungen

  Mit der Schnittstelle können die Erhebungsdaten (NAS-ERH) erzeugt werden. Die NAS-Export-Schnittstelle arbeitet punktorientiert. Es werden ausschließlich Punktobjekte bzw. Punktorte mit definierten Objektkennungen verarbeitet.



Um einen Fortführungsauftrag zu erstellen, klicken Sie auf der Startseite auf die Kachel





oder gehen Sie wie folgt vor:

• Schnittstellen > Kataster > ALKIS > NAS (ERH) - Export



  Es öffnet sich ein neues Fenster.



• Dateiangaben: / Empfohlene Einstellungen


  Geben Sie nun den Namen der Ausgabedatei (z.B. Auftragsnummer_Datum_.xml) an.


  Unter den Karteikarten „Optionen Allgemein“ und „Optionen: Fortführung/Datenbankauszug“ können detaillierte Einstellungen für die Fortführung getroffen werden. KAVDI bietet Ihnen die Möglichkeit auf empfohlene Einstellungen zurückzugreifen. Die empfohlenen Einstellungen resultieren aus den Kommunikationen mit den Ämtern.



Falls Sie dieses wünschen folgenden Sie den Anweisungen des nächsten Bildes.

Die Auswahl, ob AX_Fortführungsauftrag, GB_Fortführungsauftrag oder GB_Fortführungsauftrag (NRW), klären Sie bitte mit dem zuständigen Katasteramt. (Standardeinstellung: AX_Fortführungsauftrag).

• Ausgabe

  Jetzt klicken Sie nur noch auf „Ausgabe“

Sie können sich jetzt die ausgegebenen Daten anzeigen lassen.

Wenn Sie eigene Einstellungen vornehmen wollen lesen Sie hier weiter.

Sie haben nun die Möglichkeit, verschiedene Ausgabeoptionen auszuwählen.

• Fortführung


• Punktdatenbankauszug Projektspeicher


• Punktdatenbankauszug Festpunktspeicher


• Nur benutzte Altpunkte



1. Fortführung
   Mit der Fortführung werden die Neupunkte, modifizierten Altpunkte und gelöschten Altpunkte als Fortführungsauftrag abgegeben. Die Operationen insert, replace / update und delete regeln die Art, wie die Punkte im Auftrag formuliert werden. Neupunkte werden grundsätzlich mit der Operation insert ausgegeben. Die geänderten Attribute der alten Punkte können mit der Operation replace oder update ausgegeben werden. Bei der Operation replace wird das gesamte Objekt, wie es über den Bestandsdatenauszug gelesen wurde, inklusive der geänderten Attribute in den Fortführungsauftrag geschrieben. Mit der Operation update wird lediglich das geänderte Attribut abgegeben. Entsprechende Filter verweisen auf das alte Objekt, damit die Zuweisung funktioniert. Gelöschte Altpunkte werden mit der Operation delete in den Fortführungsauftrag geschrieben, indem mit einem Filter auf das entsprechende Objekt verwiesen wird.


2. Punktdatenbankauszug Projektspeicher

   Bei der Ausgabe Punktdatenbankauszug wird ein AX_Bestandsdatenauszug erzeugt, der die Punktobjekte / -orte des KAVDI- Projektspeichers beinhaltet. Der Projektspeicher beinhaltet alle benutzten bzw. geladenen alten und die neu berechneten Punkteobjekte / -orte. Da KAVDI nicht alle Eigenschaften / Attribute der Punktobjekte übernimmt, ist der Punktdatenbankauszug vom Umfang nicht identisch mit dem von der Katasterbehörde eingelesenen AX_Bestandsdatenauszug.



3. Punktdatenbankauszug Festpunktspeicher

   Bei der Ausgabe Punktdatenbankauszug wird ein AX_Bestandsdatenauszug erzeugt, der die Punktobjekte / -orte des KAVDI-Festpunktspeichers beinhaltet. Der Festpunktspeicher beinhaltet nur die alten Punktobjekte / -orte. Da KAVDI nicht alle Eigenschaften / Attribute der Punktobjekte übernimmt, ist der Punktdatenbankauszug vom Umfang nicht identisch mit dem von der Katasterbehörde eingelesenen AX_Bestandsdatenauszug.



4. Nur benutzte Altpunkte
   Bei der Ausgabe „Nur benutzte Altpunkte“ werden nur benutzte, nicht modifizierte, Altpunkte ausgegeben.

Weiterhin können Sie noch individuelle Optionen einstellen.

Zur Erzeugung der NAS-Ausgabedatei stehen in KAVDI mehrere Optionen zur Verfügung. Diese Optionen resultieren aus den Einlesetests bei den Katasterbehörden. Unterschiedliche Programmhersteller und -versionen der Datenhaltungskomponente machen diese Optionen notwendig, um den NAS-Export in KAVDI so zu konfigurieren, dass das Einlesen bei der Behörde funktioniert. Im Laufe der Zeit kann es sein, dass Optionen wegfallen bzw. neue dazukommen. Der notwendige reibungslose Datenaustausch wird den Konfigurationsumfang der Schnittstelle bestimmen.

Bitte erkundigen Sie sich bei dem zuständigen Katasteramt nach den gewünschten Einstellungen.

Um die Optionen einzustellen, klicken Sie auf die Karteikarte Optionen: Allgemein

In der Karteikarte „Optionen: Allgemein“ können drei Einstellungen getroffen werden. Diese Optionen betreffen alle drei Ausgabemethoden.

• GeoInfoDoK
  • Version 6.0.1 (Standardeinstellung)
  • Version 6.0
  • Version 5.1

Die Versionsnummer dient dazu, die Eigenschaften der Versionen der GeoInfoDok zu berücksichtigen. Es können die Versionen 5.1, 6.0 oder 6.0.1 eingestellt werden. Unterschiede liegen bei der Deklaration der Namensräume und bei der Formulierung der Genauigkeitsangaben des Punktortes.

• Ausgabe Präfix Namensraum
  • ADV: (Standardeinstellung)
  • OGC: (Standardeinstellung)
  • ERH: (Standardeinstellung)
  • GCO: (Standardeinstellung)
  • GML: (Standardeinstellung)
  • WFS: (Standardeinstellung)
  • GMD: (Standardeinstellung)
  • WFSEXT: (Standardeinstellung)

Die Präfixe der Namensräume müssen zur eindeutigen Identifizierung der Elemente mit ausgegeben werden.

Da es aber bei einigen Programmversionen der Datenhaltungskomponente (DHK) zum Abbruch des Einlesevorganges führen kann, wir hier die Möglichkeit gegeben, die Ausgabe der Präfixe zu konfigurieren. Standardmäßig sollten bei GB_Fortführungsauftrag alle Präfixe mit ausgegeben werden. Bei AX_Fortführungsauftrag sollte der Namenspräfix ERH deaktiviert werden. Es wird allerdings davon ausgegangen, dass bei neueren Programmversionen diese Option nicht mehr benötigt wird.

• Genauigkeit des Punktortes
  • Mit Genauigkeitswert (Standardeinstellung)
  • Ohne Genauigkeitswert
  • Ausgabe StdAbw (Standardeinstellung)
  • Ausgabe StdAbw YX

Mit dieser Option wird festgelegt, ob der Genauigkeitswert des Punktortes mit ausgegeben wird. Dieser Wert wird in KAVDI mit der integrierten Ausgleichung PANDA bestimmt und dient als Qualitätsaussage eines Punktortes.

Überprüfen Sie die Einstellungen und gehen Sie weiter auf die Karteikarte Optionen: Fortführung / Datenbankauszug

In der Karteikarte „Optionen: Fortführung“ können fünf Einstellungen getroffen werden. Diese Optionen betreffen nur die Ausgabemethode Fortführung.

• Punkttypen
  • Neupunkte (Standardeinstellung)
  • Geänderte Altpunkte (Standardeinstellung)
  • Gelöschte Altpunkte

• Typ des Fortführungsauftrages
  • AX_Fortfuehrungsauftrag (Standardeinstellung)
  • GB_Fortfuehrungsauftrag
  • GB_Fortführungsauftrag (NRW)

• Referenz zu Punktobjekt
  • …über GML-ID (Standardeinstellung)
  • …über Punktkennung

• Modifizierte Altpunkte:
  • Änderungen mit <wfs:Update>
    Bei der Operation „Änderungen mit <wfs:update>“ werden nur die tatsächlich geänderten Attribute eines Objektes in die NAS-Datei geschrieben.

  • Änderungen mit <adv:Replace>
    Bei der Operation „Änderungen mit <adv:replace>“ werden nur die tatsächlich geänderten Attribute eines Objektes in die NAS-Datei geschrieben. Im Gegensatz zu <wfs:update> werden bei den Punktobjekten zusätzliche Attribute geschrieben, so dass der Import gewährleistet ist.

  • Gesamtes Objekt mit <adv:Replace>
    Bei der Operation „Gesamtes Objekt mit <adv:replace>“ wird das Objekt vollständig, wie es über den Bestandsdatenauszug in KAVDI eingelesen wurde, incl. Änderungen wieder abgegeben.

Auch bei der Übernahme der geänderten Attribute eines Objektes mit der Operation „Änderungen mit <adv:replace>“ sind die Tests noch nicht abgeschlossen. |

• Koordinatengeänderte Punktorte:
  • … als Replace(Standardeinstellung)
  • … als Insert (neuer Punktort)

• Gelöschte Punktobjekte
  • ogc-Filter mit gml-id
  • ogs-Filter mit Punktkennung

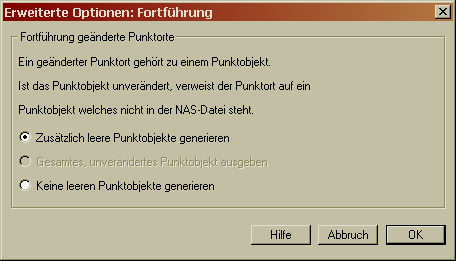

Weiterhin gibt es eine Schaltfläche

Dort können Sie noch Einstellung zu geänderten Punktorten treffen.

Nachdem Sie alle Einstellungen ausgewählt haben, wechseln Sie wieder auf die Karteikarte Dateiangaben und klicken dann auf 'Ausgeben'

In dem Feld Meldungen erscheinen nun Informationen zu der Ausgabe.

Zum Beenden der NAS-ERH - Ausgabe klicken Sie auf 'OK'

Transaktionen bei der Erstellung der Fortführungsdatei bei den verschiedenen Punkttypen (Neupunkt, geänderter bzw. gelöschter Punkt)

Alle Einstellungen der NAS-Export-Schnittstelle werden pro Projekt gespeichert. Die Label für NAS-Export-Schnittstelle können in der Projektvorlage für neue Projekte voreingestellt werden.
