In der PANDA/FA-Version 4 wurde der „Master-Modus“ realisiert. Ziel ist es hierbei, dass mit einer Parametrierung bestimmte Prozesse (z.B. mehrere unterschiedliche Ausgleichungstypen) abgearbeitet werden.

Im Prozess „NRW_ErhE“ werden minimal 2 und maximal 3 Ausgleichungen berechnet. Eine freie und die endgültige (angemessen gewichtete dynamische) Ausgleichung werden immer berechnet. Wenn Punkte aus dem Bestand datumsbestimmend sein sollen, dann wird zusätzlich eine untergewichtete dynamische Ausgleichung berechnet.

Hier folgt noch ein kleines Video, wie Sie in wenigen Schritten eine Ausgleichung nach dem Erhebungserlass, erstellen.

PandaFA V4 (Version 01.10.2019)
KAVDI Auftrag nach dem Erhebungserlass NRW

• Deaktiviere einfach polar gemessene Zielpunkte




  • Zur besseren Analyse kann man einfach polar gemessenen Zielpunkte deaktivieren. Dazu wählen Sie unter „Bearbeiten“ den entsprechenden Punkt „Deaktivierung einfach polar gemessener Zielpunkte“ aus.

  • Über die nächste Funktion können Sie alle polaren Beobachtungen wieder aktivieren.

• Koordinatenvergleich



  PANDA/FA bietet ein einfaches Tool zum Koordinatenvergleich zwischen unterschiedlichen Ausgleichungsberechnungen oder zwischen Berechnungen einer Ausgleichung mit veränderten Parametern oder anderen Änderungen.



Der Grenzwert für die Differenz zwischen den Näherungskoordinaten und den ausgeglichenen Koordinaten ist zur Zeit auf 10 cm fest programmiert.

Die Differenzen haben keine Aussagekraft ob die Ausgleichung gut oder schlecht ist. Die Differenzen zeigen nur wie gut die Näherungskoordinaten sind. Aus diesem Grund gibt es zur Zeit keine Konfigurationsmöglichkeiten für den Grenzwert. Der Grenzwert soll doch einstellbar sein, da aufgrund der genauen Vorberechnung durch KAVDI/KIVID eigentlich immer qualitativ gute Näherungskoordinaten haben. Von daher macht das Sinn, dass der Grenzwert kleiner eingestellt werden kann

Der Grenzwert kann global für PANDA/FA in der Hauptkonfigurationsdatei. ./bin/pan_fe.cfg mit Hilfe folgender Konfigurationslabel voreingestellt werden:

PANDA_MAX_KOORDINATENUNTERSCHIED_NAEH_KOORD = 0.10 PANDA_MAX_HOEHENUNTERSCHIED_NAEH_HOEHE = 0.02

Klickt man bei einer einfachen Ausgleichung mit der rechten Maustaste auf die Registerkarte bzw. beim Mastermodus auf das Icon einer Ausgleichung in der Übersicht, kann in dem Kontextmenü der Menüpunkt „Ausgleichung für Vergleich bereitstellen“ ausgewählt werden.

Die ausgewählte Ausgleichung wird dann in einem neuen Fenster hinzugefügt und steht dort für einen Koordinatenvergleich zur Verfügung. Über diesen Mechanismus können weitere Ausgleichungen hinzugefügt werden die dann in dem Zusatzfenster verglichen werden können.

Das Tool für den Koordinatenvergleich zwischen Ausgleichungen kann von einer Ausgleichung mehrere unterschiedliche Varianten verwalten. Im Viewer dagegen steht nur die aktuelle Variante zur Verfügung. Der Anwender hat nun die Möglichkeit einige Parameter von einer Ausgleichungsvariante aus dem Vergleichstool in die aktuelle Variante des Viewers zu übertragen. Zur Zeit können die Standardabweichungen aus einer Ausgleichungsvariante des Vergleichstools zurück in die Ausgleichung des Viewers übertragen werden.

Beschreibung: Die Beschreibung der n Ausgleichungen für den Koordinatenvergleich entspricht der durchgeführten Ausgleichung. Der besseren Unterscheidbarkeit wegen ist es evtl. sinnvoll im Rahmen des Koordinatenvergleichs temporär auch individuell vom Anwender zu belegende Beschreibungen zuzulassen.

Bemerkung: Mit einem Klick auf die Beschreibung öffnet sich ein Eingabefeld in dem die Beschreibung temporär verändert werden kann.

• GEOgraf-Grafbat-Schnittstelle


  Die Ausgabe erfolgt in der „Endgültigen Ausgleichung“. (Ansonsten ist die Schnittstelle deaktiviert)

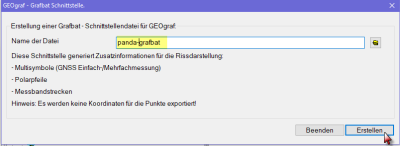

  In PANDA/FA wurde eine GEOgraf-Schnittstelle über das Grafbat-Format realisiert. Zur Rissdarstellung werden folgende Informationen verarbeitet: (PANDAFA\config\grafik\panda-fa-geograf-schnittstelle.xml)


  • Multisymbol für GNSS - Einfach bzw. Mehrfachmessung
  • Polarpfeile
  • Messbandstrecken

    Die Schnittstelle geht davon aus, dass die Punkte bereits in GEOgraf erzeugt wurden.

    In der Grafbat-Datei werden keine Koordinaten übergeben; nur die Verbindungsinformationen bzw. die Multisysmbole, die zu einem vorhandenen Punkt hinzugefügt werden.



    Die Formatdatei panda-fa-geograf-schnitttelle.xml finden Sie in Ihrer Panda Installation unter config ausgegebene Datei steht.

    Neu: In der Konfigurationsdatei zur GEOgraf-Schnittstelle (panda-fa-geograf-schnittstelle.xml) können Schalter definiert werden, mit denen die Berücksichtigung von nicht verwendeten Beobachtungen aktiviert werden kann:
    Multisymbole: unter dem Knoten GEOgraf-Grafbat-Schnittstelle-Punkte-Einstellungen: BeruecksichtigeNichtAusgeglichenePunkte auf „Ja“




• GEOgraf-Grafbat-Optionen

  Beim Einlesen der Out-Datei kann man in GEOgraf Optionen festlegen, wie Punkte bzw. Symbole und Linien behandelt werden, die schon vorhanden sind.

  Hier ein Beispiel dazu, die auch die Übergabe von Koordinaten enthält.
  Eine Liste über weitere Optionen finden Sie in GEOgraf in der Hilfedatei unter unter Grafbat-Optionen.

  Hier die erzeugte Out-Datei, die die eintragenen Optionen enthält.




• ASCII-XSLT-Schnittstelle (Stylesheet)



  In PANDA/FA wurde eine stylesheetgesteuerte Punktausgabe realisiert, die unter dem Menüpunkt Extras aufgerufen werden kann. Als Datengrundlage wird die aktuelle Schnittstellendatei (XML-Datei) der aktiven Ausgleichung verwendet. Die aktuelle Schnittstellendatei wird aus dem Datenbestand der aktiven Ausgleichung zur Laufzeit temporär erstellt und der Inhalt mit Hilfe des ausgewählten Stylesheets in eine Zieldatei transformiert.

  Es werden zwei Stylesheets als Vorlage mitgeliefert:

  - PANDA_FA-Beispiel_V001.xsl

  Dieses Stylesheet erstellt eine Punktliste im HTML-Format zur Betrachtung in einem Browser.


  - PANDA_FA-Beispiel_V002.xsl

  Dieses Stylesheet erstellt eine einfache Punktliste (ASCII-Datei).



In der Symbolleiste befinden sich Schaltflächen für folgende Funktionen:

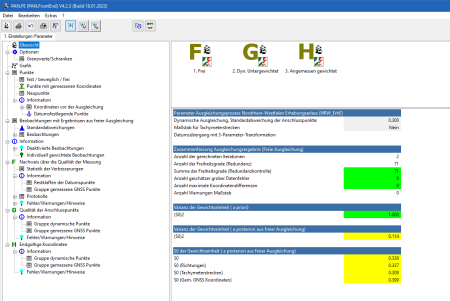

	Ausgleichung neu berechnen. Der Datenbestand wird mit den im Viewer aktuell eingestellten Parametern neu durchgerechnet. Die Ergebnisse werden in den Listen bzw. der Grafik dargestellt.
	Druckfunktionen, (Formular F, G, H) Dokumentation der Ausgleichungsergebnisse nach Anlage 8 des Erhebungserlass NRW zur Ausgabe auf den Drucker, am Bildschirm oder als PDF-Datei.
	Ausgleichung auf Ausgangszustand wieder herstellen. Mit dieser Schaltfläche werden alle im Viewer vorgenommen Änderungen auf den Originalzustand zurückgesetzt.
	Synchronisieren Alle im Viewer geänderten Parameter werden mit dem Berechnungsprogramm synchronisiert.
	Grafischer Gesamtüberblick Grafische Anzeige der Ausgleichungsergebnisse (Fehler- / Konfidenzellipsen) und des Netzbildes anhand der Beobachtungen.
	Filterfunktion für die Beobachtungen: Alle Beobachtungen (kein Filter aktiv). Schaltfläche zur Filterung der Beobachtungen in den Listen bzw. der Grafik.
	Filterfunktion für die Beobachtungen: Nur die kontrollierten Beobachtungen. Schaltfläche zur Filterung der Beobachtungen in den Listen bzw. der Grafik.
	Filterfunktion für die Beobachtungen: Nur die nicht kontrollierten Beobachtungen. Schaltfläche zur Filterung der Beobachtungen in den Listen bzw. der Grafik.
	Koordinatenvergleich / Parametervergleich zwischen verschiedenen Ausgleichungen
	Checkliste: Prüfung der Ausgleichungsberechnung anhand der Dokumentation gemäß der Anlage 8 zum Erhebungserlass
